护脚格宾网沉排的冬季施工

1.概述
1.1格宾网的应用背景
          格宾网又叫石笼网、生态格网。生态格网是将抗腐耐磨高强的低碳高镀锌钢丝或5%铝-锌稀土合金镀层钢丝（或同质包覆聚合物钢丝），由机械将双线绞合编织成多绞状、六边形网目的网片，其双线铰合部分的长度应不小于5cm，以不破坏钢丝的防护镀层。生态格网可根据工程设计要求组装成箱笼，并装入块石等填充料后连接成一体，用做堤防、路基防护等工程的新技术。
1.2工程概述
          黑龙江国境界河治理工程是保卫国界疆土、防止洪水灾害、保护人民生命财产、建设边疆和发展边疆的屏障，是边疆建设的一项重大措施。
          呼玛护岸工程在呼玛镇燃料公司段，由于多年的冰凌和洪水冲刷水毁严重无法修复需要重建。护岸的主要工程结构为：格宾网护脚；干砌石固脚；砼预制板护坡；现浇砼压顶。由于格宾网护脚高程大部分低于多年平均枯水位，不宜水下施工，所以护脚施工选择在冬季冰面上进行，采用沉排的方法。
护脚格宾网施工顺序：
           施工准备→铺设无纺布→铺展格宾网单元→填充石料→盖板→沉排。
2.格宾网的施工
2.1、施工准备
1）施工放样
           开工前对原有的岸线桩及水准点进行复测，并建立水准控制网及轴线控制桩，绘制测量控制图。
           根据国家级水准点对主坝坝坡及各轴线横断面进行实测，绘制横断图。具体控制措施如下：首先利用经纬仪和水准仪沿固脚轴线上每隔25米设立两个平面控制桩和一个高程控制点，并定期校核水准网点，以防止人为因素或自然原因造成的误差。根据施工图及固脚外边线放出护脚外边线桩，确定护脚格宾网施工范围。
2）修筑施工便道
           在江堤原有护坡坡面的缓坡处修筑下江运输道路，坡度为1:5，路面宽4米。在固脚基坑外1米修整沿江运石道路，施工便道4米宽，路面利用开挖土方及采石石毛填筑，并且在下江路口设置20m×20m的会车平台。
3）抽水增冰
           为保证冬季江面运输机械及人员安全，增加冰层厚度提高承重力，根据当地相关部门提供的经验资料，当江面冰厚达到0.8米以上时，方可在冰面上进行格宾施工。在施工范围内沿岸边间隔10米～20米距离凿冰探测冰面厚度，对冰厚达不到0.8米的部位进行抽水增冰。抽水浇筑冰面应均匀，为保证冰面密实，一次浇筑厚度不宜过大，待浇筑冰层冻实后再进行下一层冰面浇筑，直到冰层总厚度超过80cm。对于冰面有积雪的部位应将雪清除到施工范围之外，使雪下冰层厚度进一步受冻增厚。
2.2无纺布铺设
          按放样位置铺设无纺布。铺设前应进行复验，质量必须满足设计要求为400g/m2，有扯裂、穿洞、老化等情况，均不得使用。应清除地面一切可能损伤无纺布的带尖棱硬物，填平坑凹，平整地面。
无纺布为人工铺设，铺设时，自下游侧开始依次向上游侧进行，上游侧织物应搭接在下游侧织物上或采用专用设备缝制。格宾格宾网沉排无纺布在冰面铺设，搭接宽度不小于150cm。
2.3、铺展格宾网单元
         无纺布铺设完成后，自护脚外边缘向固脚方向铺展格宾网单元，格宾网单元尺寸为6m×2m，厚度0.6m。每一格宾网单元由6个小格组成。单元格铺设原则应便于施工。
        1）格宾网靠近河道的一端（外边缘）做成45度斜面，防止河底水流冲击格宾网形成向下的水流涛刷格宾网基础，造成笼体下滑。
        2）格宾网定位采用在岸上靠近固脚边缘位置钉Φ22的螺纹钢筋钉入自然岸边固定，用8#铁线绑扎与笼体连接固定。格宾网与固脚用砌石连接紧密，避免形成两体。相邻格宾网竖直边缘间隔15cm以单圈-双圈-单圈进行绞合。绞合铁线材质必须与格宾网相同。

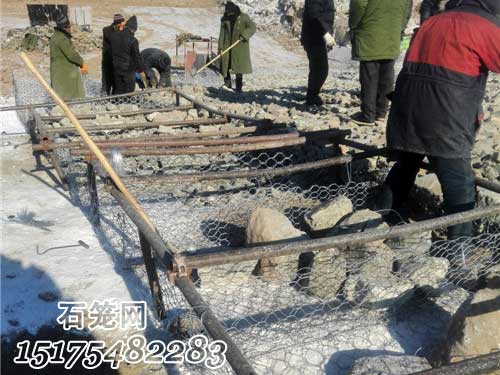

2.4、填充石料
        格宾网内填充的石料规格、质量必须符合设计要求。石料的软化系数在0.8以上。石料填充应自格宾网外边缘向内侧逐格填充，采用机械辅助人工的方法。挖掘机向笼内填料卸料高度易小于1m，防止倾倒石料对冰面冲击破坏。石料填充饱满，大小均匀，每层填筑厚度不大于30cm为宜，分为两层填满，小块石料不宜放在格宾网边缘位置。顶面填充石料应略高出网箱。
2.5、盖板
       待石料装满网箱后，平整顶面，留有最小空隙后覆盖上网盖。封盖前用小撬棍将网箱四边网线拉正，顶盖与网箱边框，顶盖与隔断顶边，相邻顶盖之间，按间隔15cm以单圈-双圈-单圈用与格宾网网同材质钢丝进行绞合紧密。使格宾网单元连接为整体。
2.6、沉排
       根据已经探明的水深进行沉排。当水深小于2米的江段待春季开化后自然沉排。水深大于2米的江段，采用人工沉排，在距离沉排末端3-5米范围内沿江岸方向，凿一上口宽50-60cm，下口30-40cm的冰槽，深度以可以看见水面又不上水为准，待冰槽全部凿完，每15m左右凿穿槽内冰层，上水后，实现沉排。
