格宾石笼、雷诺护垫施工技术规范

施工准备

1、施工准备应符合下列规定:
①生态格网雷诺护垫宜作护坡或护底，按设计要求平整铺设面，坡面或基底面应平整、密实、无杂质。
② 应核查雷诺护垫、格宾石笼尺寸，并准备安装工具，网孔尺寸，网丝线径，端丝、边丝线径，均应符合设计要求。
③ 格宾石笼挡墙的基底土质及其密实度，基础格宾石笼入土深度和开挖线长度和宽度，均应符合设计要求。现场遇到软弱地基时，应按设计要求进行地基处理。
④按设计要求铺设防渗士工膜，其施工应符合现行国家标准《堤防工程设计规范》GB 50286 的有关规定。
⑤ 按设计要求铺设土工织物或反滤层，其施工工序、质量要求应符合现行国家标准《堤防工程设计规范》GB 50286 的有关规定。
⑥格宾石笼砌体应符合下列要求: 1) 格宾石笼组砌体平面位置应符合设计图纸要求; 2) 格宾石笼层与层间砌体应纵横交错，上下联结，不允许出现"通缝"; 3) 每层格宾石笼组均应适当摆放为"丁"字箱体; 4) 砌体外露面应平整美观。
⑦ 格宾石笼挡墙墙后回填土宜分层查实，应按现行国家标准《建筑地基基础工程施工质量验收规范》GB 50202 施工。
⑧生态格网网袋通常用作堤底护脚，整平地基，按设计要求施工。
⑨生态格网挂网通常用作路基加筋，落石防护，按设计要求施工。
⑩回填土施工应以机械摊铺为主，人工配合为辅，松铺土高50mm~100mm 后进行压实，具体操作应符合以下要求:
1) 机械运行方向应平行于墙面;
2) 由中间向两边碾压，先轻压后重压，直至规定压实度;
3) 墙面1m 范围内应用人工或小型冲击机械穷击压实。
2、施工测量应符合以下规定:
①施工偏差指标应符合以下要求:
1) 平面位置允许偏差±40mm;
2) 高程允许偏差±30mm;
②坡面不平整度的相对高度差允许范围为士50mm
3、机械、设备和材料准备应符合下列要求:
① 施工机械、施工工具、设备及材料的型号、规格、技术性能应根据工程施工进度和强度合理安排与调配。
② 根据工程施工进度及时组织材料进场，并事先对原材料和半成品的质量进行检验。
③ 进场原材料和半成品经检验合格后，方可使用。

产品基础施工

1、基础施工应符合下列规定:
①基础施工前应根据勘测设计文件、基础的实际情况和施工条件制定施工计划和方案。
② 当基础冻结后有明显冰夹层和冻胀现象时，应在处理后方可施工。
③基础内的不合格士、杂物等应清除，基础范围内的坑、槽、沟等应按填筑要求回填。
2、软弱基础施工应符合下列规定:
① 采用挖除软弱层换填砂、土方法时，应按设计要求采用中粗砂或砂砾，铺填后压实。
② 采用抛石挤淤方法时，使用粒径不小于300mm 的坚硬石块。当抛石露出土面或水面时，应改用较小石块填平压实。

产品施工

1、生态格网格宾石笼挡墙施工应符合下列规定:
①组装格宾石笼(箱体组装图)，应按下列步骤执行:

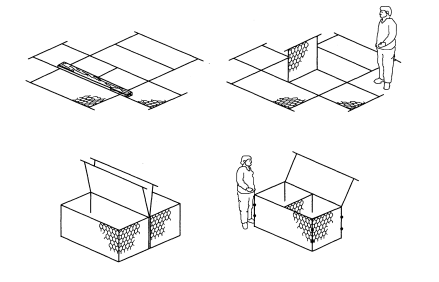

箱体组装图

1)拉直边网片、端网片和隔片，组装时确保所有折缝位置正确，固滨笼组应按设计图示位置依次安置，并按设计要求定位，定位时应挂线调整平整度;
2) 间隔网与网身应成90。相交，经绑扎形成长方形或正方形固滨笼或固滨笼组，绑扎用扎丝由边缘起连接，绑扎丝应用与网丝同材质的钢丝，每一道绑扎应是双股线(下图) 并绞紧，钢丝的末端应向里折。

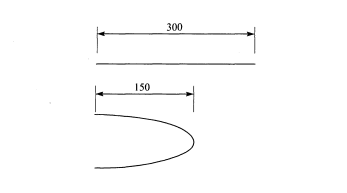

双股线作为扎丝

②构成格宾石笼的各种网片交接处绑扎，应符合下列要求:
1)间隔网与网身的四处交角各绑扎→道;
2) 间隔网与网身交接处每间隔200mm~250mm 处绑扎一道(扎丝绑扎图)

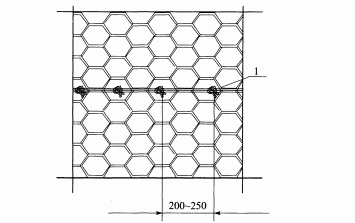

扎丝绑扎图

③格宾石笼组间连接绑扎，应符合下列要求:
1) 相邻格宾石笼组的上下四角各绑扎一道;
2) 相邻格宾石笼组的上下框线或折线，每间隔200mm~ 250mm 绑扎一道(图扎丝绑扎) ;
3) 相邻格宾石笼组的网片结合面则每平方米绑扎处;
4) 在绑扎相邻边框线下角一道时，如下方有固滨笼组，应将下方格宾石笼一并绑扎连成一体;
5) 各层箱连接完成后，可用长6m 以上的木杆或铁杆顺层箱边缘临时固定，保证箱体装料后边缘线顺直流畅。
④箱体封盖施工(图箱体封盖) 应符合下列要求：

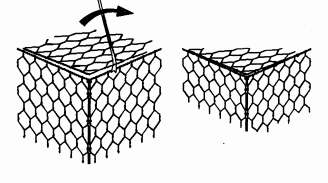

箱体封盖示意图

1)封盖在顶部石料砌垒平整的基础上进行;
2) 先固定每端相邻结点后再绑扎，封盖与格宾石笼边框相交线，每间隔200mm~250mm 绑扎一道。
⑤回填时，重型压实机械应距离固滨笼至少
⑥格宾石笼绑扎方式也可采用螺旋式缠绕绑扎或采用扣件绑扎，均应符合设计要求。
⑦格宾石笼挡墙组装施工时，应对墙前顺直度进行控制，可采用模板或者钢管固定。
2、生态格网雷诺护垫施工应符合下列要求:
① 雷诺护垫组应按设计要求定位，并依次安置，定位时应挂线调整平整度。
② 拉直边网片、端网片和隔片，组装时确保所有折缝位置正确，相邻雷诺护垫可靠连接。
③ 间隔网与网身应成90°相交后，才可绑扎，每道绑扎应使用扎丝双股线并绞紧。
④ 雷诺护垫组的间隔网与网身间绑扎应符合下列要求:
1)间隔网与网身的四处交角各绑扎一道;
2) 间隔网与网身交接处，每间隔200mm ~ 250mm 绑扎一道。
⑤ 河床铺设时，绿滨垫隔片应垂直于水流方向;岸坡铺设时，隔片应平行于水流方向;陡坡铺设时，应在距顶部网片以下2m或按工程要求打入硬木桩固定。
⑥ 施工封盖应符合下列要求:
1) 面层石料应砌垒整平;
2) 封盖网与网身、间隔网间相交边框线，每间隔200mm~ 250mm绑扎一道。
⑦ 坝下游护坦及水流能直冲位置的绿滨垫施工时，应在雷诺护垫的底网片与顶网片之间垂直安装支撑钢筋。
⑧ 雷诺护垫绑扎方式宜采用螺旋式缠绕绑扎或采用扣件绑扎，并应符合设计要求。
⑨雷诺护垫护坡施工时，应对坡面顶部顺直度进行控制，可采用模板或者钢管固定。
⑩ 寒区采用冰上沉排施工雷诺护垫时应在岸坡顶部设置固定设施，并应复核冰面承载能力、固定设施抗拉强度和稳定性。
3、生态格网加筋固滨挡墙施工应符合下列要求:
① 安放加筋格宾石笼的地基应进行开挖或回填压实处理，处理地基时，要将表面推平，铲掉松散物质及植被。
② 放在平坦、坚硬的平面上，保证所有网片位置摆放正确，所有边的顶端排列整齐。
③ 拉筋带铺设时底面填料应碾压密实、平整，要求将筋带拉直、拉紧，平铺不重叠，无卷曲、不扭结或皱槽，与挡墙面垂直，尾部成均匀辐射形状。与墙面连接要牢靠，不得有硬质、尖锐棱角的填料直接接触。
④ 墙面外转角处两侧相邻个格宾石笼上增设拉筋带，增加结构稳定。
4、生态格网挂网施工应符合下列要求:
① 铺设挂网应符合下列要求:
1)生态格网挂网由坡肩沿着坡面向下展开，其尺度和装设位置应符合设计图规定;
2) 铺搭接重叠长度应大于100mm ，并在1300mm X 1300mm 范围内锚固;
3) 边界用主锚钉锚固，锚钉位置可视现场地形调整。
② 生态格网挂网施工应符合下列要求:
1)铺设挂网前应清理、平整斜坡面;
2) 挂网顶部应固定在地面上，边缘需要折叠0.3m~0.5m;
3) 挂网在斜坡上铺好后，可使用同材质的钢丝将相邻挂网沿水平和垂直方向连接。
③ 挂网沿斜坡往下铺设的同时，钻锚钉孔安装锚钉固定挂网。
⑤ 挂网的末端应与最低一排锚钉连接，并埋在隔离栏外。
5、生态格网网袋施工应符合下列要求:
① 生态格网网袋装配应按下列步骤执行: 1) 网袋和地基之间可按设计要求采用合适的隔离方法(士工织物、排水设施等) ; 2) 将网片卷成圆柱状，并在镶边处搭接。拉紧横向钢丝使镶边固定。再使用钢丝将边丝牢固绑扎。纵向绑扎后，再绑扎圆柱体的一端，拉紧网袋底部钢丝的两端，并在自身上缠绕、扭结，注意避免损伤钢丝镀层。网袋的另一端开口，用以填充石料。
② 网袋可单个摆放，也可绑扎摆放。提升网袋时，起吊位置应选择在重叠的边丝处。
③ 网袋水下施工应符合下列要求:
1) 网袋尺寸和质量符合设计要求，抛投时宜选在枯水期;
2) 抛填前，应测量抛填区的水深、流速、断面形状等基本情况，必要时应通过试验掌握抛石位移规律;
3) 抛填时应从最低控制险情的部位抛起，依次展开;
4) 船上抛石应准确定位，自下而上逐层抛填，并及时探测水下抛石坡度、厚度;
5) 抛填完后，用石块将网袋间不严密处抛填补齐。

填料施工

1、填料施工时，应同时均匀地向同层的多个箱体内投料，不应向单格箱体内一次性投满，填充材料顶面宜高出结构体30mm~ 50mm ，且应密实(下图)。封盖应一次性完成并用同材质的扎丝或扣件连接。

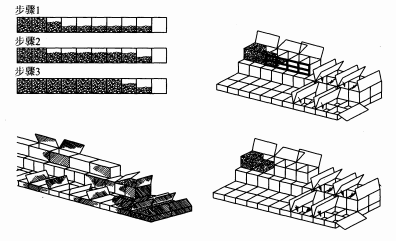

格宾石笼组合体填石示意图

2、填料施工中，箱体应平放，并将每层投料厚度控制在300mm 以下，用小碎石进行密实，调整箱体外形。外侧的填充石料，表面应人工或机械砌垒整平，石料间应相互搭接。
3、格宾石笼应用填料填满，不在外表面的石料尺寸允许有15% 的偏差。
4、箱格填料时，内部连接加强钢丝应按下列要求绑扎(下图):

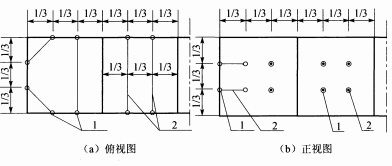

格宾网内部连接加强钢丝绑扎示意

1 绑扎位置;2 与扎丝网材质的内部连接加强钢丝
a 1m高的格宾石笼单元，应在1/3和2/3高度处绑扎。
b 0.5m高的单元应在1/2高度处绑扎。
c 水平方向应保证每一个单元格至少有组加强钢丝。
d 内连加强钢丝应连接格室的外露面及其对面。
5、网袋填充石料应符合下列要求:
① 石料尺寸宜为80mm~250mm，其中60%的石料尺寸宜100mm~200mm
② 石料应从网袋开口处放入，石料填好后，应拉紧端口钢丝并绞紧，形成网袋。
③ 填石料时应防止损坏镀层，必要时可用于工操作减小石料间空隙。
6、在施工之前应在结构护面与回填料的界面上铺设土工织物，在顶部和底部织物都应超出边界不少于0.3m
