格宾石笼用于河道新建护岸工程的样本设计

      河道护岸工程建筑物形式分别为新建堤防、维修加固堤防和新建护岸及护坡工程、维修加固护岸工程等。

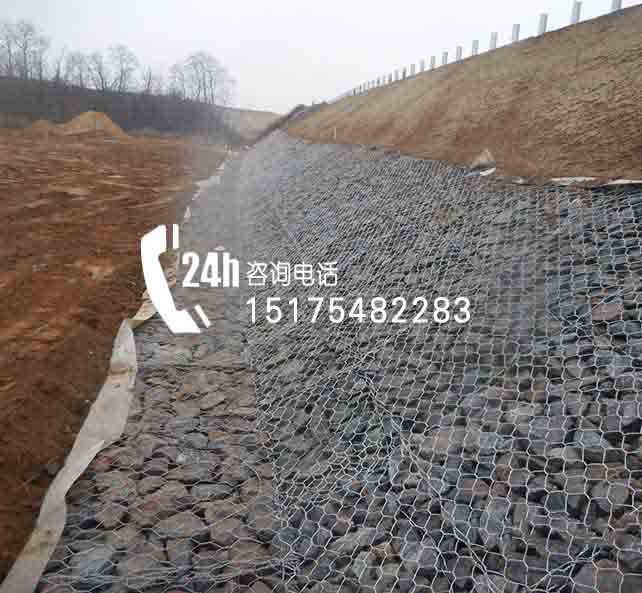

      坡式护岸分为上部护坡和下部护脚两个部分，护坡与护脚以设计枯水平台为界。上部护坡采用格宾网石笼护坡；护岸工程顶高程采用10年一遇洪水位加0.5m 超高；但地面高程低于护岸顶高程时，护至原地面即可；护岸顶设0.5m宽格宾网石笼封顶；护坡坡度依据实际地形开挖（夯填）成统一坡度，夯填相对密度不小于0.6，格宾网石笼护坡迎水坡坡比1:2.0，格宾网石笼护坡厚0.4m，格宾网石笼与地基土之间设一层350g/㎡的土工布反滤层。临河高坎高于护岸工程顶高程时，开挖护岸顶高程以上边坡至稳定边坡，若护岸顶高程以上坎高大于5.0m时，设置宽度为1.0m的戗台；开挖边坡及戗台表层种植草皮护坡。

      其下部护脚采用抛石护脚，设计枯水位高于护坡河滩地面线时，设置抛填块石枯水平台；设计枯水位低于护坡河滩地面线时，砂砾石层河床段开挖至原地面线以下1.0m，底部开挖宽度0.5m，抛填块石至原地面线做为抛石护脚。
