钢丝石笼重力墙护坡实际工程介绍

         河道钢丝石笼护坡，墙底与墙后铺设复合土工膜进行防渗，并与河道的复合土工膜连接成一个整体。

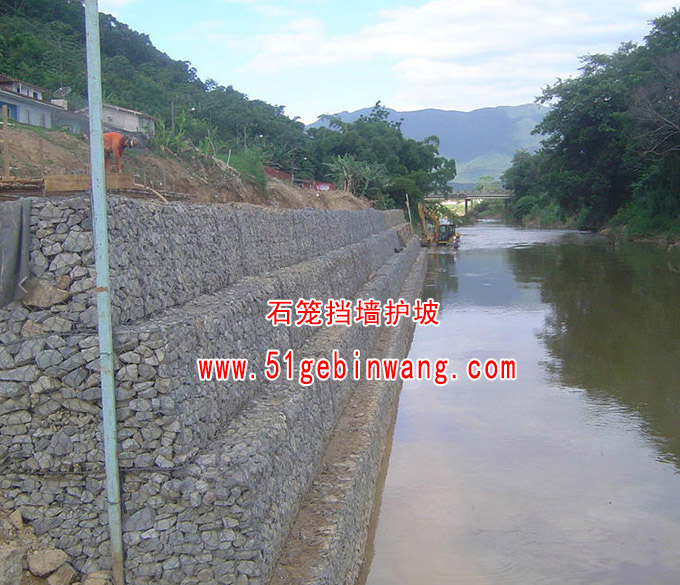

         重力式钢丝石笼挡土墙（倾斜角度6°）、30cm厚护坡（坡度1：2.5）、渐变段
1、材料选择
         钢丝石笼箱体规格1000×2000×500mm,1500×1000×500mm；护垫2000×1000×300mm；网孔均为90×120mm。箱体、护垫的材料为TRP，基材线径φ2.6mm,筐线φ3.2mm,含锌量＞240g/m2,抗拉强度400Mpa/mm2，连线线径φ2.2mm;高程69.00以上外露面为河卵石护砌，厚度200mm。
2、施工方法
         首先进行清基，清除一切突出的坚硬、尖锐杂物，将基础夯实刮平，然后铺设复合土工膜，土工膜验收后进行浇筑混凝土垫层，之后进行钢丝石笼的砌筑。
         ①箱体安装：将网片打开调正，用连线连接，每20cm处设一扎点，一次成型，内设八字线进行箱体定型加固，再将箱体放到固定位置，箱体错缝搭接，与相邻箱体用扎线连接，形成整体。
         ②填料：石料摆放有序、合理，大小均匀、密实，严禁使用锈石、风化石，箱体填石90---200mm；护垫填石90---150mm。填石时，要求层箱均匀放置，及时调整相体线条，保证砌体线条平顺，倾斜度一致。
         ③在高程69.00水位线以上的外露面填河卵石。河卵石摆放均匀，大小一致，面层平整。
         ④填石完成后进行封盖，用扎线扎紧，间距20cm。
         ⑤砌石过程中是块要轻拿轻放，所有扎线甩头均要朝向箱体内部，不得朝外，护垫摆石时，下部石料要削去棱角、砸圆滑，总之要防止损坏土工膜。
         ⑥重力式挡土墙砌筑时，因有倾斜角度，边砌边分层回填、分层夯实，保证回填质量。
